Транспротёры углеподачи

Скиповый подъёмник

Скачать опросный лист

Скиповые подъемники СКИП изготавливаются в соответствии ГОСТ 23118–99 (конструкции стальные и механизмы) и ГОСТ 23458–79 (конструкции скиповые).

Скиповые подъемники СКИП предназначены для эксплуатации в районах умеренным климатом при температуре воздуха от -20 °C до +50 °С. Климатическое исполнение — V категория, класс защита II.

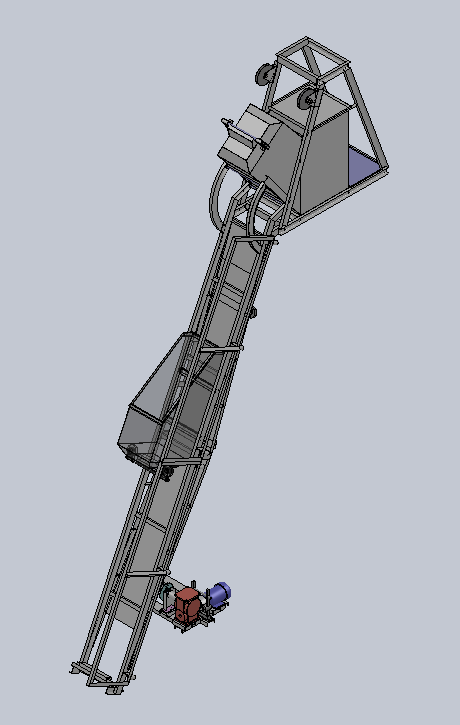

Скиповые подъемники состоят из подвижного бункера, перемещаемого по направляющим электролебедкой через систему блоков.

Скиповый подъемник — это грузоподъемный механизм, состоящий из ковша, рельсовых путей и электролебедки. Скиповые подъемники СКИП-100 обычно применяются в системе топливоподачи угольных модульных котельных. Возможна организация подачи угля скипом напрямую в бункер топки, либо в общий топливный бункер котельной и затем транспортером топливоподачи ленточным или скребковым в топочные бункеры котлов. Бункер СКИП представляет собой металлический короб, на задней стенке которого закреплены блоки и оси с ходовыми колесами. Бункер перемещается по двум направляющим швеллерам, разделенным на сборки, скрепленные поперечными ребрами. Верхняя сборка имеет ответвление от основного направления, которое является пределом движения колес на дне бункера. Дальнейшее продвижение бункера скипа вместе с осью поворота днища вверх открывает дно и выгружает заполнители.

Технические характеристики

Наименование параметра Показатель
Допускаемый угол монтажа скипового пути к горизонту 75..83 °С
Привод подъема СКИПА Лебедка электрическая типа ЛС-1 или ТЛ-9А
Мощность электродвигателя 2,2-7,5 кВт
Скорость подъема ковша 0,1..0,3 м/с
Длина скипового пути 2...30 м. Расчет длины скипового подъемника осуществляется согласно технического задания.
Напряжение питания 3 х 380 В
Рабочий диапазон температур -15…+50 °С
Тормоз ТКГ-160

Транспортёр скребковый

Скачать опросный лист

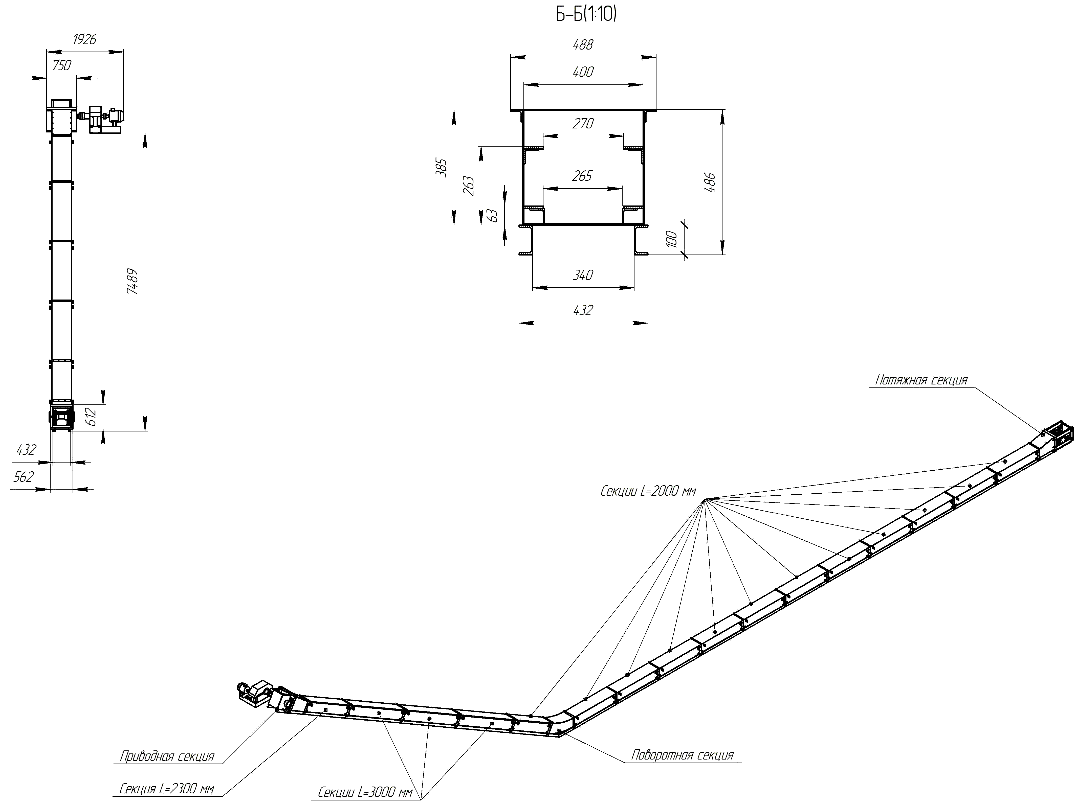

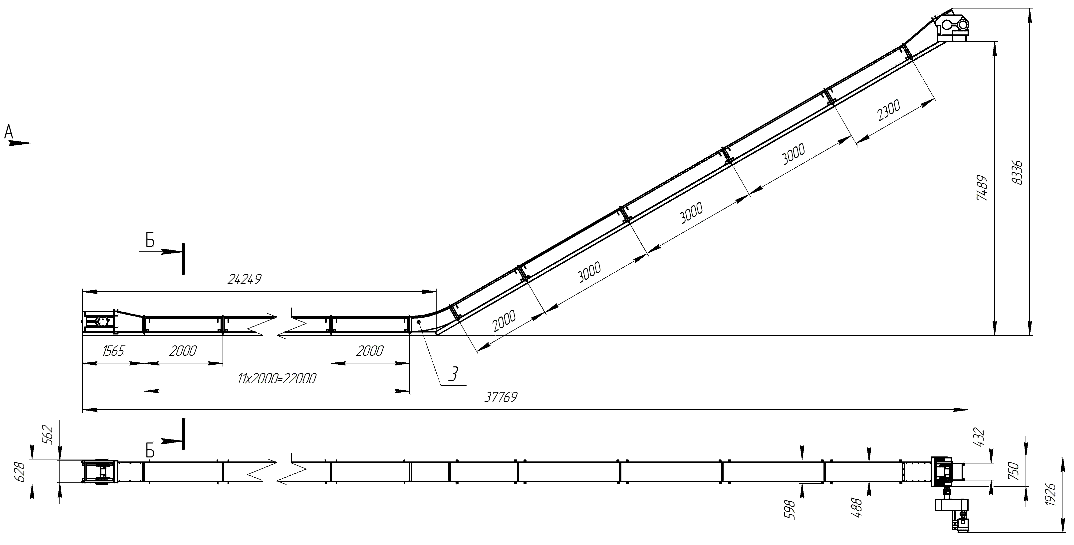

Транспортер скребковый ТС-2-30 предназначен для удаления шлака из-под топок паровых котлов малой мощности и подачи угля в котельную. Транспортер ТС-2-30 состоит из привода, натяжной, приводной, прямолинейной секций, поворотных секций, скребковой цепи. Путем изменения количества прямолинейных секций и применением поворотных секций имеется возможность создавать различную траекторию с углом перегиба 30. Привод цепной состоит из одного электродвигателя и редуктора. Натяжная секция состоит из рамы, вала со звездочками, подшипниковых узлов в подвижных корпусах. Приводная секция состоит из рамы, вала приводного со звездочкой, подшипниковых узлов в неподвижных корпусах. Прямолинейная секция представляет собой короб с направляющими для цепей. Скребковая цепь состоит из тяговых разборных цепей с закрепленными между ними скребками. Протяженность и конфигурация трассы рассчитывается по опросному листу.

Технические характеристики

Наименование параметра Показатель
Производительность, max 30 т/ч
Скорость движения цепи 0,5 м/с
Максимальный размер кусков шлака (угля) 100 мм
Длина секции 3000 мм
Угол подъема 30 градусов
Шаг скребков цепи 320 мм
Мощность двигателя 5,5÷7,5 кВт
Частота вращения 1000 об/мин
