Шлакозолоудаление
Транспортер скребковый ТС-2-30
Скачать опросный лист

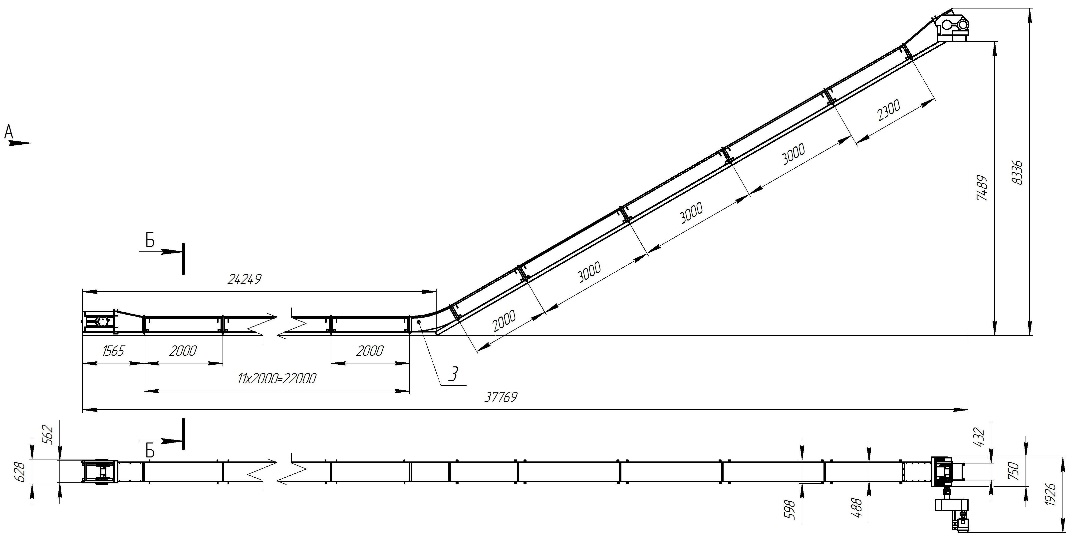

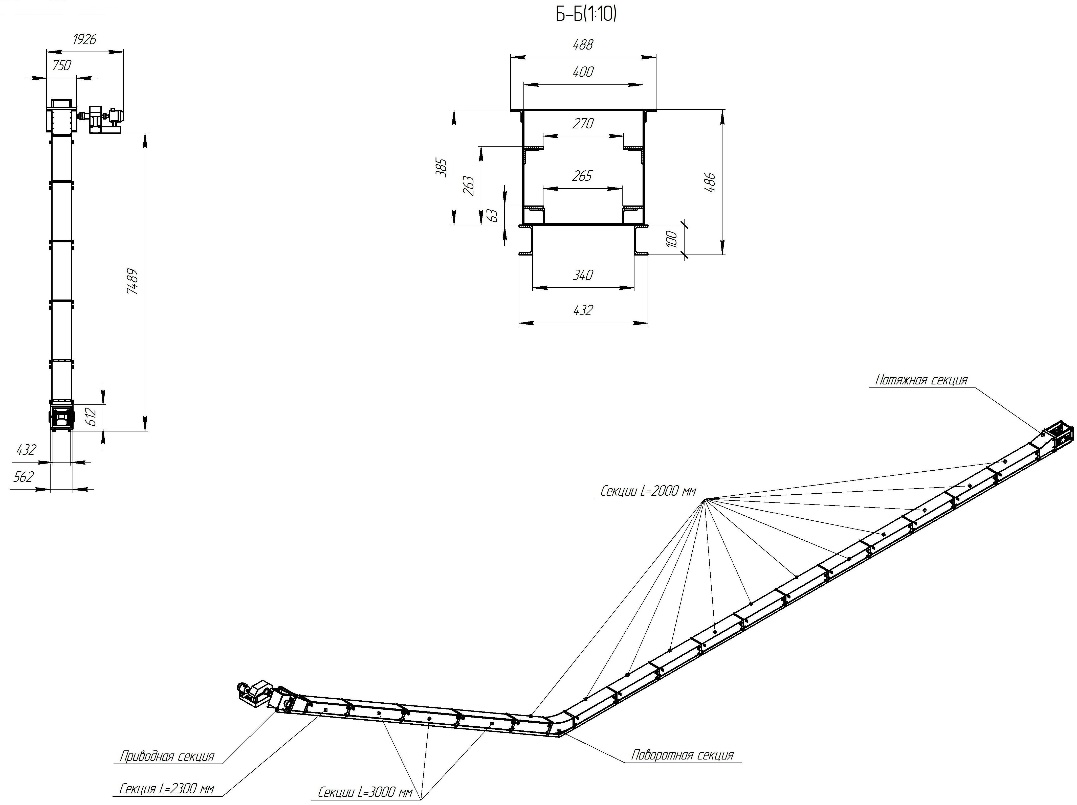

Транспортер скребковый ТС-2-30 предназначен для удаления шлака из-под топок паровых котлов малой мощности и подачи угля в котельную. Транспортер ТС-2-30 состоит из привода, натяжной, приводной, прямолинейной секций, поворотных секций, скребковой цепи. Путем изменения количества прямолинейных секций и применением поворотных секций имеется возможность создавать различную траекторию с углом перегиба 30. Привод цепной состоит из одного электродвигателя и редуктора. Натяжная секция состоит из рамы, вала со звездочками, подшипниковых узлов в подвижных корпусах. Приводная секция состоит из рамы, вала приводного со звездочкой, подшипниковых узлов в неподвижных корпусах. Прямолинейная секция представляет собой короб с направляющими для цепей. Скребковая цепь состоит из тяговых разборных цепей с закрепленными между ними скребками. Протяженность и конфигурация трассы рассчитывается по опросному листу.
Технические характеристики
| № |
Наименование |
Ед.измерений |
Значение |
| 1. |
Производительность, max |
т/ч |
30 |
| 2. |
Скорость движения цепи |
м/с |
0,5 |
| 3. |
Максимальный размер кусков шлака (угля) |
мм |
100 |
| 4. |
Длина секции |
мм |
3000 |
| 5. |
Угол подъема |
градус |
30 |
| 6. |
Шаг скребков цепи |
мм |
320 |
| 7. |
Мощность двигателя |
кВт |
5,5÷7,5 |
| 8. |
Частота вращения |
об/мин |
1000 |
Подъемник скреперный ковшовый
Скачать опросный лист

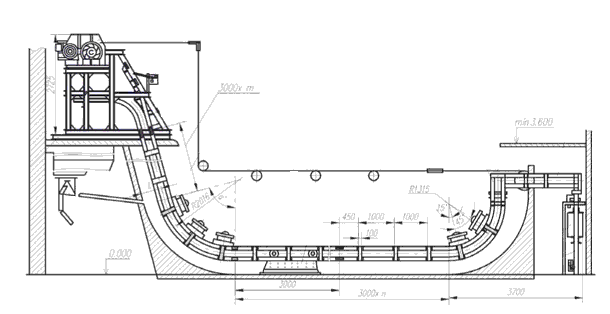

Подъемник скреперный ковшовый предназначен для удаления (транспортирования) очаговых остатков из-под стационарных паровых и водогрейных котлов в сборный бункер. Удаление (транспортирование) очаговых остатков в сборный бункер осуществляется ковшом, движущимся по направляющим в шлакосборном канале. Шлакосборный канал постоянно заполнен водой, что исключает подсос воздуха в топку котла и спекание шлака и создает нормальные санитарные условия в зольных помещениях.
ПСКМ выпускаются следующих типоразмеров:
ПСКМ-0,35–75° — 900; ПСКМ-0,35–65° — 900; ПСКМ-0,5–75° — 900; ПСКМ-0,5–65° — 900; ПСКМ-0,35–75° — 700; ПСКМ-0,35–65° — 700; ПСКМ-0,5–75° — 700; ПСКМ-0,5–65° — 700.
Технические характеристики
| Основные параметры |
ПСКМ- 0,35- 75°- 900 |
ПСКМ- 0,35- 65°- 900 |
ПСКМ- 0,5- 75°- 900 |
ПСКМ- 0,5- 65°- 900 |
ПСКМ- 0,35- 75°- 700 |
ПСКМ- 0,35- 65°- 700 |
ПСКМ- 0,5- 75°- 700 |
ПСКМ- 0,5- 65°- 700 |
| Производительность, м3/час, до |
5 |
5 |
7 |
7 |
5 |
5 |
7 |
7 |
| Емкость ковша, м3 |
0,35 |
0,35 |
0,5 |
0,5 |
0,35 |
0,35 |
0,5 |
0,5 |
| Скорость движения ковша, м/сек, не менее |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
| Тяговое усилие лебедки, Н (кгс), не более |
19600 (2000) |
19600 (2000) |
19600 (2000) |
19600 (2000) |
19600 (2000) |
19600 (2000) |
19600 (2000) |
19600 (2000) |
| Канатоемкость барабана, м |
65 |
65 |
65 |
65 |
50 |
50 |
50 |
50 |
| Угол подъема |
75° |
65° |
75° |
65° |
75° |
65° |
75° |
65° |
| Общая длина скреперования, м, не более |
57 |
57 |
57 |
57 |
42 |
42 |
42 |
42 |
| Масса подъемника, т, не более |
5,5 |
5,5 |
5,5 |
5,5 |
5,5 |
5,5 |
5,5 |
5,5 |
