Циклоны и золоуловители

Золоуловитель типа ЗУ 1-1 и ЗУ 1-2

Золоуловиетель типа ЗУ представляет собой горизонтальный циклон, предназначенный для сухой инерционной очистки газов от летучей золы (более 50 мкм) с максимальной температурой 260 °С. Эксплуатируются в помещениях и вне помещений под навесом при температуре окружающего воздуха от -60 °С до +40 °С.

Золоуловители типа ЗУ 1–1 и ЗУ 1–2 представляют собой цельную конструкцию корпуса и бункера, поставляются в сборе одним блоком. На золоуловителе ЗУ 1–1 боковые выходные отверстие вырезаются с одной стороны (слева или справа), а на золоуловителе ЗУ 1–2 с двух сторон.

Дымовые газы поступают во входное отверстие и движется между стенками корпуса. Под действием гравитационных сил из потока очищаемого газа выделяются твердые частицы золы, которые накапливаются в бункере. Зола удаляется через шибер. Очищенный газ отводится из золоуловителя по патрубку (патрубкам) через выходное отверстие (отверстия).

Технические характеристики

Наименование Производи-тельность, м3 Коэффициент очистки, % Направление газового потока Габариты (L×B×H), мм Масса, кг
Золоуловитель ЗУ-1 8000 80 правое 1030×1300×2720 370
Золоуловитель ЗУ-2 8000 80 левое 1030×1300×2720 370
Золоуловитель ЗУ-1-1 3375 80 правое 710×610×1330 180
Золоуловитель ЗУ-1-2 6750 80 комбинированное 710×1110×1330 240
Золоуловители ЗУ 2-1 1200 80 правое 870×750×1625 130
Золоуловители ЗУ 2-2 1200 80 левое 870×750×1625 130

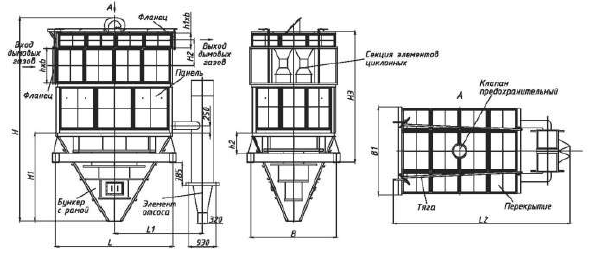

Циклоны БЦ-512

Циклоны БЦ-512 предназначены для сухого улавливания золы, уносимой дымовыми газами максимальной температурой на входе 400 °С из топок паровых стационарных котлов паропроизводительностью 25–512 т/ч и водогрейных котлов теплопроизводительностью 10–50 Гкал/ч при сжигании твердых золосодержащих топлив. Их устанавливают в газовом тракте перед дымососом.

Циклоны БЦ-512 состоят из секции элементов циклонных, перекрытий, панелей, бункера с рамой, фланцев. Циклоны БЦ-512 могут оснащаться элементом отсоса (системой рециркуляции), направляющей 10% газов из бункера на вход циклона со степенью очистки 94% гидравлическим сопротивлением 1300 Па, в наименовании таких циклонов присутствует буква «Р». Циклоны БЦ-512 без элемента отсоса обеспечивают очистку 92% гидравлическим сопротивлением 1100 Па.

Циклон БЦ-512 компонуется из батарей циклонных элементов диаметром 512 мм, повышенный диаметр которых обеспечивает его надежную работу при улавливании слипающихся зол, а также при работе котлов на многозольных топливах. Запыленный газ подводят в секции циклона одним общим потоком ко входной камере. Из общего потока газ поступает в элементы и получает вращение от лопаток завихрителя. Твердые частицы золы, прижимаясь к корпусу циклон, спускаются в золовой бункер. Очищенные дымовые газы направляются в выхлопную трубу циклонного элемента. Из выхлопных труб циклонных элементов дымовые газы собираются в общую выходную камеру и отсасываются дымососом котла.

Технические характеристики

Наименование Расход газа макс. м3 Количество секций Количество элементов Габаритные размеры, мм (LxBxH) Масса, кг
БЦ-512-1-(4×4) 12,35 1 16 4180×3560×7075 10800
БЦ-512-р-1-(4×4) 12,35 1 16 5835×3560×7075 12500
БЦ-512-1-(4×6) 18,5 1 24 4450×3560×7075 15200
БЦ-512-р-1-(4×6) 18,5 1 24 6050×3560×7075 16700
БЦ-512-2-(6×5) 23,2 2 30 4150×4550×7410 18700
БЦ-512-р-2-(6×5) 23,2 2 30 6130×4550×7410 21500
БЦ-512-2-(6×6) 27,8 2 36 4790×4550×7410 21300
БЦ-512-р-2-(6×6) 27,8 2 36 6770×4550×7410 24100
БЦ-512-2-(6×7) 32,4 2 42 5150×4550×7410 23800
БЦ-512-р-2-(6×7) 32,4 2 42 7410×4550×7410 26600
БЦ-512-2-(8×6) 37,0 2 48 4730×6460×6950 27800
БЦ-512-р-2-(8×6) 37,0 2 48 6050×6460×6950 31400
БЦ-512-3-(12×6) 55,6 3 72 4730×9360×6970 40700
БЦ-512-р-3-(12×6) 55,6 3 72 6050×9360×6970 45900
БЦ-512-4-(8×12) 74,1 4 96 8105×6460×6970 54700
БЦ-512-р-4-(8×12) 74,1 4 96 11430×6460×6970 61700
БЦ-512-6-(12×12) 111,2 6 144 8105×9630×6970 78000
БЦ-512-р-6-(12×12) 111,2 6 144 11430×9630×6970 88800

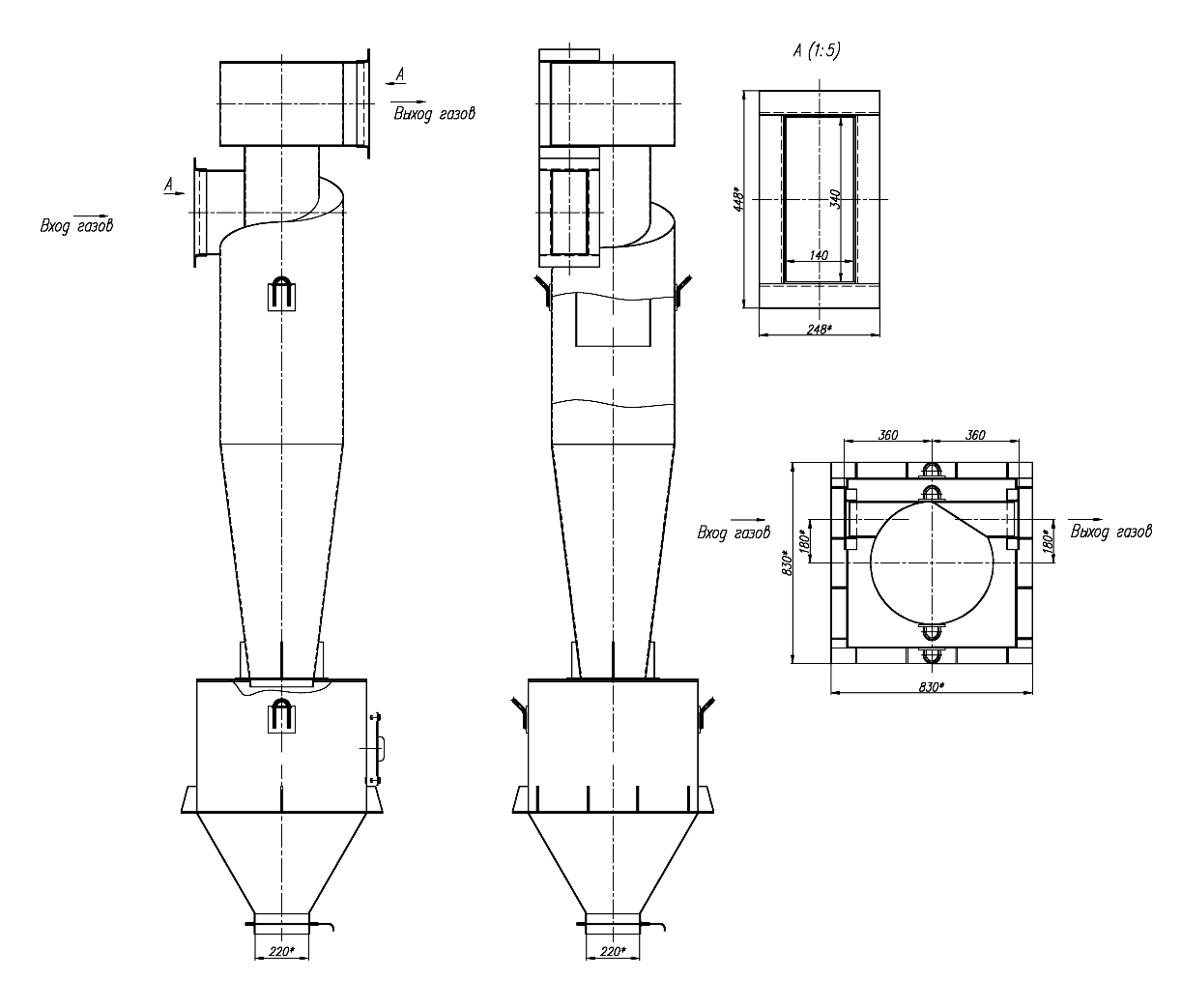

Циклоны ЦН-15

Циклоны ЦН-15 используются для очистки аспирационного воздуха, а так же для сухой очистки газов и воздуха, выделяющихся при некоторых процессах производства (обжиг, агломерация, сушка, сжигание топлива и т. д.). Циклон ЦН (пылеуловитель) применяется: на предприятиях чёрной и цветной металлургии, в химической, нефтяной, машиностроительной промышленности, а также пылеуловитель эффективен на предприятиях энергетики, при производстве строительных материалов и т. д. Циклоны ЦН являются самым простым видом пылеуловителей и работают, используя действие центробежной силы. Важно отметить, что циклоны могут использоваться для безотходного производства, так как некоторые виды пыли, что собраны этим пылеуловителем возможно подвергнуть переработке. Применение циклонов типа ЦН-15 не разрешено во взрывоопасных средах, не рекомендуется их применять также для улавливания больших частиц пыли, особенно при небольших диаметрах циклонов. Степень очистки газов с помощью пылеуловителя во многом зависит от размера частиц пыли: чем больше их размеры, тем эффективней очистка. Коэффициент очистки циклона ЦН-15 — 95%.

Технические характеристики

Типоразмер циклона Площадь сечения
цилиндрической части корпуса
(группы корпусов), м2
Производительность, м3/час Рабочий объем бункера,
м3
при V=2,5м/с при V=4,0м/с
Одиночные циклоны ЦН-15×1УП
ЦН-15-200×1УП 0,0314 283 452 0,04
ЦН-15-300×1УП 0,07 630 1000 0,082
ЦН-15-400×1УП 0,125 1110 1800 0,13
ЦН-15-500×1УП 0,196 1800 2800 0,32
ЦН-15-600×1УП 0,282 2500 4100 0,43
ЦН-15-700×1УП 0,384 3500 5500 0,58
ЦН-15-800×1УП 0,502 4500 7200 1,03
ЦН-15-900×1УП 0,635 5700 9200 1,65
ЦН-15-1000×1УП 0,785 7100 11300 2,5
ЦН-15-1200×1УП 1,13 10200 16200 3,73
ЦН-15-1400×1УП 1,538 13900 22200 6,44
ЦН-15-1600×1УП 2 18000 28800 8,2
ЦН-15-1800×1УП 2,5 22500 36000 13,4
ЦН-15-2000×1УП 3 27000 43200 16
Группы состоящие из двух циклонов ЦН-15×2УП и ЦН-15×2СП
ЦН-15-300×2УП (СП) 0,14 1270 2000 0,2
ЦН-15-400×2УП (СП) 0,25 2300 3600 0,31
ЦН-15-500×2УП (СП) 0,392 3500 5600 0,5
ЦН-15-600×2УП (СП) 0,564 5100 8100 0,6
ЦН-15-700×2УП (СП) 0,768 6900 11100 0,83
ЦН-15-800×2УП (СП) 1,004 9000 14400 1,15
ЦН-15-900×2УП (СП) 1,27 11400 18300 1,45
Группы состоящие из трех циклонов ЦН-15×3УП и ЦН-15×3СП
ЦН-15-300×3УП (СП) 0,21 1900 3000 0,56
ЦН-15-400×3УП (СП) 0,38 3400 5400 0,99
ЦН-15-500×3УП (СП) 0,59 5300 8400 1,55
ЦН-15-600×3УП (СП) 0,85 7600 12200 2,52
ЦН-15-700×3УП (СП) 1,16 10400 16600 2,99
ЦН-15-800×3УП (СП) 1,51 13500 21600 4,34
ЦН-15-900×3УП (СП) 1,91 17100 25500 5,73
Группы состоящие из четырех циклонов ЦН-15×4УП и ЦН-15×4СП
ЦН-15-400×4УП (СП) 0,5 4500 7200 0,76
ЦН-15-500×4УП (СП) 0,784 7000 11300 1,1
ЦН-15-600×4УП (СП) 1,128 10200 16300 1,5
ЦН-15-700×4УП (СП) 1,536 13800 22000 2,03
ЦН-15-800×4УП (СП) 2,008 18100 28900 2,61
ЦН-15-900×4УП (СП) 2,54 22800 36600 3,01
Группы состоящие из шести циклонов ЦН-15×6УП и ЦН-15×6СП
ЦН-15-500×6УП (СП) 1,176 10600 16900 2,72
ЦН-15-600×6УП (СП) 1,692 15300 24400 4,45
ЦН-15-700×6УП (СП) 2,304 20800 33100 6,2
ЦН-15-800×6УП (СП) 3,012 27100 43300 10,2
ЦН-15-900×6УП (СП) 3,81 34300 54900 13,1
ЦН-15-1000×6УП (СП) 4,71 42600 67800 16,78
Группы состоящие из восьми циклонов ЦН-15×8УП и ЦН-15×8СП
ЦН-15-500×8УП (СП) 1,568 14100 22600 6,2
ЦН-15-800×8УП (СП) 4,02 36000 57500 14,3

Циклоны БЦ-2

Батарейные циклоны БЦ-2 предназначены для сухого улавливания золы, уносимой дымовыми газами из топок паровых стационарных котлов паропроизводительностью 6,5–25 т/ч и водогрейных котлов теплопроизводительностью 4–10 ГКал/ч при сжигании твердых золосодержащих топлив. Их устанавливают в газовом тракте перед дымососом.

Циклоны БЦ-2 состоят из набора циклонных элементов, выхлопных труб с закручивающими лопатками, решетки и опоры, кожуха и верхней панели с теплоизоляцией, присоединительного патрубка и бункера. Циклоны БЦ-2 состоят из двух параллельно работающих секций. При малых нагрузках одну из секций отключают при помощи шибера. На верхней панели устанавливается предохранительный клапан. Запыленный газ подводят в секции золоуловителя одним общим потоком равномерно по всему входному сечению. Из общего потока запыленный газ поступает в элементы и получает вращение от лопаток закручивающего аппарата. Твердые частицы золы, двигаясь по инерции прямо, прижимаются к корпусу циклонного элемента и вместе с газовым потоком спускаются по конической части корпуса. От спирального вихревого движения образуется пониженное давление в центре циклонного элемента, вследствие чего поток газов в нижней части конуса меняет свое направление и идет по центру корпуса циклонного элемента вверх, направляясь в выхлопную трубу. Зола осаждается внизу, откуда ее периодически или непрерывно удаляют.

Для нормальной эксплуатации циклона необходимо поддерживать сопротивление при минимальной нагрузке котла не менее 20 кг/м2 за счет отключения одной секции, не допускать подсосов наружного воздуха, не допускать переполнения бункера золой, а также полностью выгружать уловленную золу из бункера при остановке котла. В комплект обязательной поставки циклонов БЦ-2 входит бункер и блок циклонный в сборе.

Технические характеристики

Наименование Расход газа при 150 °С,
м3/с (не более) при сопротивлении, кг/м2(ПА)
Рекомендуемая паропроизводи­тельность т/ч (тепло­производительность Гкал/ч) Габариты (L×B×H), мм Macса, кг
Др=45 (450) Др=60 (600)
БЦ- 2-4×(3+2) 4,18 4,84 6,5(2,6) 2120×1610×4010 3000
БЦ-2-5×(3+2) 5,25 6,07 6,5(2,6) 2400×1610×4110 3650
БЦ-2-5×(4+2) 6,28 7,25 10,0 (4,0) 2400×1890×4110 4150
БЦ-2-6×(4+2) 7,55 8,72 10,0 (4,0) 2680×1890×4210 4900
БЦ-2-6×(4+3) 8,77 10,15 15,0 (6,0) 2890×2170×4410 5500
БЦ-2-7×(5+3) 11,72 13,58 20,0 (8,0)
25,0 (10,0)
3170×2450×4510 7150

Циклоны БЦ-259

Циклоны БЦ-259 состоят из набора циклонных элементов, трубной доски, кожуха и верхней панели с теплоизоляцией, присоединительных фланцев с шибером и бункера с теплоизоляцией. Циклоны БЦ-259 состоят из трех параллельно работающих секций. При малых нагрузках две секции отключают при помощи шибера. На крышке устанавливается предохранительный клапан. Запыленный газ подводят в секции циклона одним общим потоком равномерно по всему входному сечению во входную камеру. Из общего потока запыленный газ поступает в элементы и получает вращение от лопаток завихрителя. Твердые частицы золы, двигаясь по инерции, прижимаются к корпусу циклона и вместе с газовым потоком спускаются по конической части циклона в золовой бункер. При спирально-вихревом движении газов в центре циклона БЦ-259 образуется пониженное давление. В зону пониженного давления устремляются очищенные от частиц золы дымовые газы. Изменив осевое направление движения на противоположное, очищенные дымовые газы направляются в выхлопную трубу циклонного элемента. Из выхлопных труб циклонных элементов дымовые газы собираются в общую выходную камеру и отсасываются дымососом котла.

Для нормальной эксплуатации БЦ-259 необходимо поддерживать сопротивление при минимальной нагрузке котла не менее 40 кг/м2 за счет отключения одной секции, не допускать подсосов наружного воздуха, не допускать переполнения бункера золой, а также полностью выгружать уловленную золу из бункера при остановке котла.

Технические характеристики

Наименование Расход газа макс. м3 Количество элементов Габаритные размеры, мм
L×B×H
Масса, кг
Циклон БЦ-259-(3×2) 1,11 6 1580×1430×3450 1820
Циклон БЦ-259-(3×3) 1,66 9 1980×1589×3450 2500
Циклон БЦ-259-(4×3) 2,20 12 1980×2628×4480 3200
Циклон БЦ-259-(4×4) 2,95 16 2400×2628×4480 3600
Циклон БЦ-259-(4×5) 3,69 20 2820×2628×4480 4000
Циклон БЦ-259-(6×4) 4,44 24 2390×1988×4265 4800
Циклон БЦ-259-(6×5) 5,55 30 2810×2408×4265 5600
Циклон БЦ-259-(6×6) 6,66 36 3230×2844×4265 6300
Циклон БЦ-259-(6×7) 7,77 42 3650×3248×5085 7400
Циклон БЦ-259-(6×8) 8,88 48 4070×3672×5085 8100
