Топочные устройства

Топка полумеханическая ЗП-РПК

Топки полумеханические ЗП-РПК с ленточными питателями топлива и неподвижной решеткой с поворотными колосниками предназначены для сжигания каменных, бурых углей, антрацитов под паровыми, водогрейными котлами и в промышленных печах.

Отличительной особенностью этих топок ЗП-РПК является комбинированный процесс горения в слое и во взвешенном состоянии. Благодаря интенсивному нижнему зажиганию свежего топлива по всей площади решетки, топка может работать на трудновоспламеняющихся топливах, а также на бурых углях с большой влажностью.

В топках ЗП-РПК применено совмещение механического, как основного, и пневматического заброса топлива, позволяющего оптимизировать горение пылевых фракций в топочном объеме. Конструкция топки ЗП-РПК позволяет автоматизировать процесс горения.

Технические характеристики

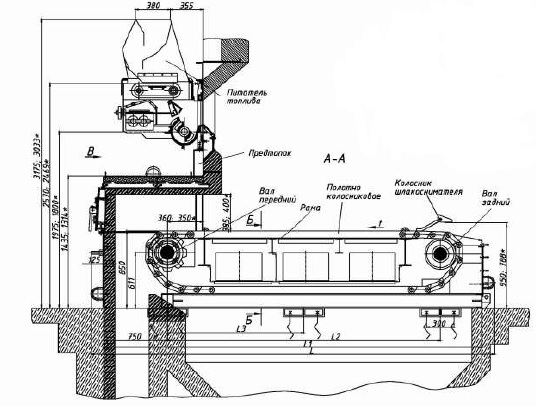

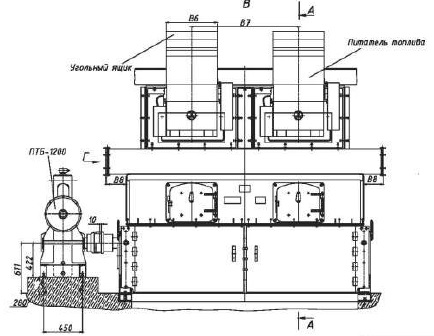

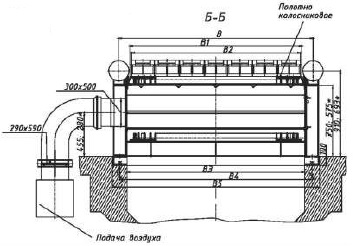

Топка механическая с ленточной решеткой заднего хода ТЛЗМ

Топки механические с ленточной решеткой заднего хода ТЛЗМ предназначены для сжигания твердого топлива в паровых котлах паропроизводительностью до 10 т/ч, водогрейных котлах теплопроизводительностью до 6 МВт.

Топки ТЛЗМ работают по принципу непрерывного заброса топлива на горящий слой, что в сочетании с обратным движением цепной ленточной решетки обеспечивает нижнее зажигание по всей площади колосникового полотна и стабильное горение.

Особенностью топок ТЛЗМ является совмещение механического, как основного, и пневматического заброса топлива, позволяющего оптимизировать горение пылевых фракций в топочном объеме. Конструкция топки ТЛЗМ позволяет автоматизировать процесс горения.

В комплектацию топок ТЛЗМ входит решетка колосниковая в сборе, либо россыпью (полотно колосниковое, рама, вал передний, вал задний), предтопок, комплект чугунных деталей, составные и монтажные детали топки, привод ПТБ-1200 (редуктор) с электродвигателем 2,2 кВт, 1500 об/мин и частотным преобразователем, два питателя топлива ПТЛ-400 (ЗП-400 М²) (для ТЛЗМ-1,87/2,4; ТЛЗМ-1,87/3,0; ТЛЗМ -1,87/4,0), два питателя топлива ПТЛ-600 (ЗП-600 М²) (для ТЛЗМ-2,7/3,0 и ТЛЗМ-2,7/4,0). Питатели топлива идут в комплекте с угольным ящиком, шкивами, ремнями, электродвигателем 1,1 кВт, 1000 об/мин).

Технические характеристики

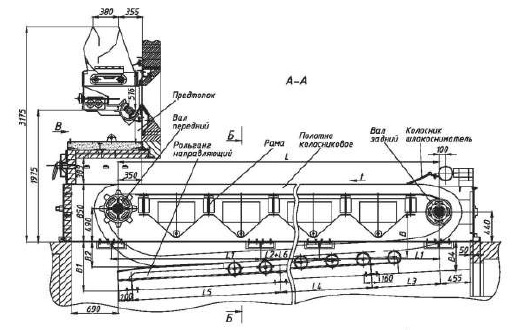

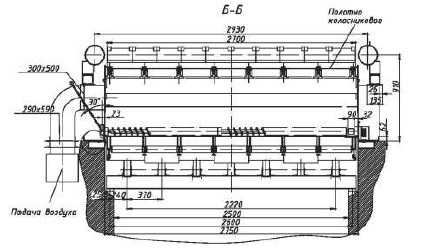

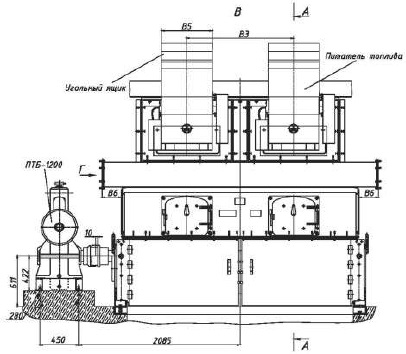

Топка механическая с чешуйчатой решеткой заднего хода ТЧЗМ

Топки механические с чешуйчатой решеткой заднего хода ТЧЗМ предназначены для сжигания твердого топлива в паровых котлах паропроизводительностью до 25 т/ч, водогрейных котлах теплопроизводительностью до 35 МВт, могут применяться в промышленных печах.

Топки ТЧЗМ работают по принципу непрерывного заброса топлива на горящий слой, что в сочетании с обратным движением цепной чешуйчатой решетки обеспечивает нижнее зажигание по всей площади колосникового полотна и стабильное горение.

Особенностью топок ТЧЗМ является совмещение механического, как основного, и пневматического заброса топлива, позволяющего оптимизировать горение пылевых фракций в топочном объеме. Конструкция топки ТЧЗМ позволяет автоматизировать процесс горения.

Технические характеристики

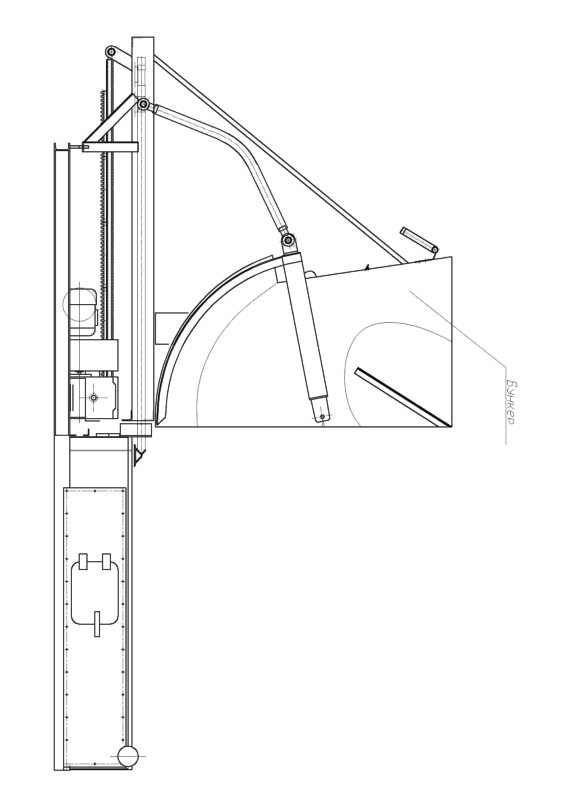

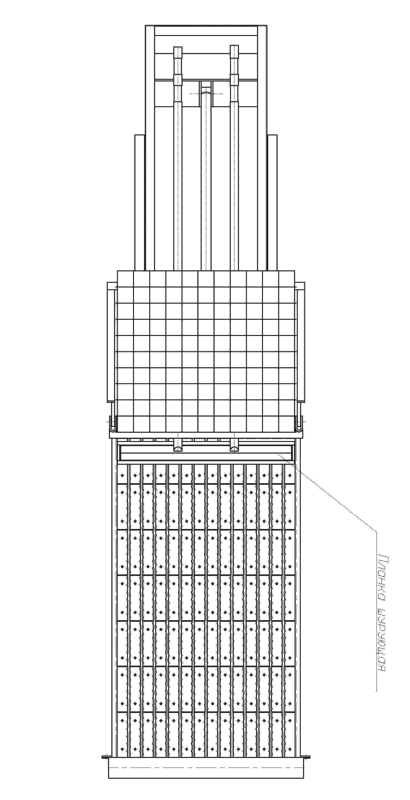

Топка механическая с шурующей планкой ТШПм

Топки механические с шурующей планкой ТШПм предназначены для сжигания сортированных и рядовых каменных и бурых углей. Устанавливаются в котельных, оснащенных системами подачи топлива и золоудаления. Топки ТШПм поставляются для паровых котлов производительностью до 3 тонн пара в час, водогрейных котлов производительностью до 2,5 МВт, промышленных печей. Топка ТШПм может быть изготовлена правого и левого исполнения, то есть с расположением дутьевого вентилятора справа или слева от фронта топки, если смотреть со стороны бункера топлива. Топки ТШПм автоматизированы. При работе топки ТШПм шурующая планка периодически через определенные промежутки времени совершает одно возвратно-поступательное движение. Предусмотрена технологическая защита котла и электродвигателей.

Технические характеристики
