Экономайзеры

Экономайзеры предназначены для нагревания питательной воды теплом уходящих газов. Экономайзер состоит из пакетов труб с оребрением, соединенных между собой и заключенных в каркас с теплоизоляционной обшивкой. Движение питательной воды в трубах направлено навстречу потоку дымовых газов. Серийные экономайзеры бывают стальными (экономайзер БВЭС) и чугунными (экономайзер ЭБ). Применение чугуна в поверхностях нагрева и соединительных деталях чугунных экономайзеров значительно увеличивает срок службы по сравнению со стальными экономайзерами. Экономайзеры могут оснащаться ГУВ (генераторами ударных волн), применяемыми для очистки поверхностей нагрева. Однако наряду с ГУВ применяются как паровая, так и газоимпульсная очистка (ГИО).

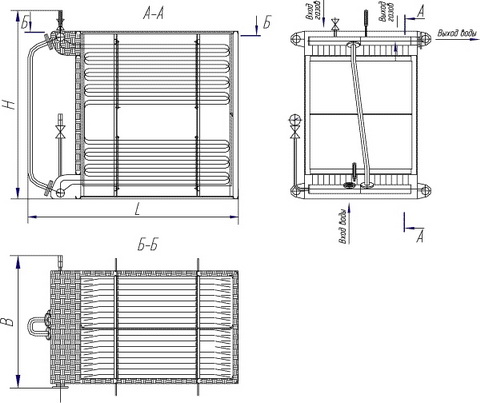

Стальной экономайзер БВЭС

Стальные экономайзеры БВЭС применяются для использования тепла уходящих газов серийно выпускаемых котлов типа КЕ, ДЕ и ДКВр. Размеры хвостовых поверхностей нагрева для того или иного котла определяются величинами температуры уходящих газов, рассчитанными при оптимальных значениях скоростей газов и оптимальных разностях температур на холодном конце экономайзера. Величина экономически наивыгоднейших скоростей газов находится в пределах 6–8 м/с. Величина скорости газов для многозольных топлив должна быть не ниже 9–10 м/с из-за опасности заноса золой хвостовой поверхности нагрева.

Технические характеристики

Наименование Площадь поверхности нагрева, м2 Давление воды, Мпа (кгс/см2) Температура воды на входе, С Габаритные размеры L×B×H, мм Масса, кг
Экономайзер БВЭС-I-2 28 1,5 (15) 100 2610×780×2405 1469
Экономайзер БВЭС-II-2 57 1,5 (15) 100 2610×1210×2405 2419
Экономайзер БВЭС-III-2 85 1,5 (15) 100 2610×1625×2405 3231
Экономайзер БВЭС-IV-1 113 2,5 (25) 100 2500×1400×4200 4800
Экономайзер БВЭС-V-1 239 2,5 (25) 100 2500×2100×4800 8222

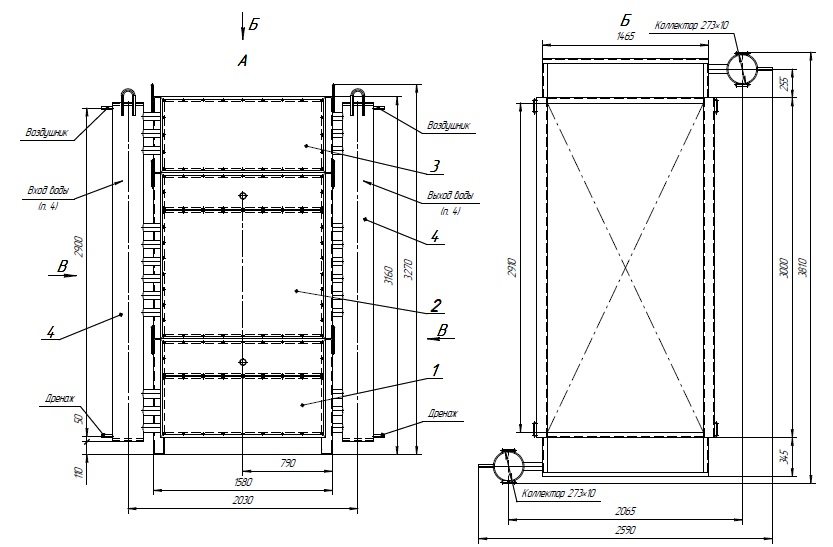

Водяной экономайзер котла блочный когенерационный (ЭБК)

Водяные экономайзеры котла блочные когенерационный (ЭБК) применяется в качестве хвостовых поверхностей нагрева паровых стационарных котлов и предназначены для нагрева питательной воды теплом уходящих дымовых газов от котлов. В водогрейных котлах экономайзеры ЭБК применяется в качестве хвостовых поверхностей нагрева, а также для уменьшения температуры уходящих газов водогрейных котлов и предназначен для нагрева сетвой воды теплом уходящих дымовых газов от котлов.

Поверхность нагрева экономайзера состоит из труб с дополнительным продольным оребрением. Трубы, соединенные между собой по воде дугами, объединяются в отдельные блоки.

Экономайзер состоит из трех блоков:

  1. нижний блок: три ряда по девять ребристых труб;
  2. средний блок: шесть рядов по девять ребристых труб;
  3. верхний блок: три ряда по девять ребристых труб.

В канавках фланцев ребристых труб прокладывается шнуровой асбест для предотвращения перетоков газа. Боковые стенки каркаса имеют внутреннюю и наружную металлические обшивки с теплоизоляцией из минераловатных матов или другого теплоизоляционного материала, равноценного либо лучшего по своим характеристикам. Торцевые стороны экономайзера закрыты щитами с крышками, установленными с помощью саморезов со сверлом. Сплошные сварные швы листов обшивки и крышки с прокладками обеспечивают газовую плотность экономайзера. Подвод воды к экономайзеру осуществляется через коллекторы.

Технические характеристики

Наименование Размер­ность Значе­ние
Площадь поверхности нагрева м² 495
Водяной объем м³ 1,35
Количество колонок шт. 1
Длина трубы м 3,0
Количество рядов по горизонтали шт. 9
Количество рядов по вертикали шт. 12
Предельное рабочее давление МПа 2,5
Гидравлическое сопротивление МПа 0,11
Температура воды на входе/выходе °С 128,5/130
Масса экономайзера кг 16400
Номинальный расход воды т/ч 300

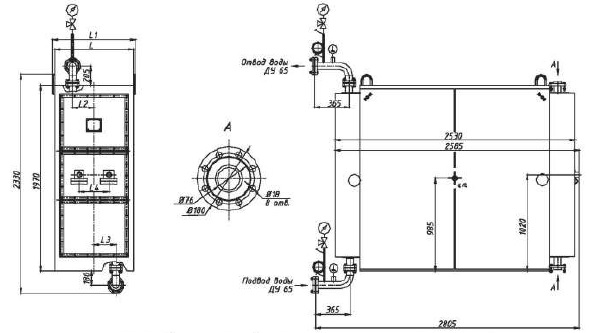

Экономайзер чугунный блочный

Экономайзер чугунный блочный, применяется в качестве хвостовых поверхностей нагрева паровых стационарных котлов типов-ДЕ, КЕ и ДКВр и предназначен для нагрева питательной воды теплом уходящих дымовых газов. Экономайзеры состоят из пакетов труб с оребрением, соединенных между собой и заключенных в каркас с теплоизоляционной обшивкой. Комплектуются (по просьбе заказчика) коробом для подвода газов. По согласованию с заказчиком экономайзер может комплектоваться устройством очистки поверхностей нагрева ГУВ (генератором ударных волн).

В обязательную комплектацию экономайзера входит блок (блоки) экономайзера в сборе, либо россыпью (щиты, балки, рама в сборе, колена, комплект труб ребристых и др.), ящик с монтажными деталями экономайзера, ящик с комплектующими изделиями (арматура, приборы КИП, ГУВ). Расчетный срок службы — 15 лет.

Технические характеристики

Наименование Площадь поверхности нагрева, м2 Применяемость к котлам Габаритные размеры, мм Масса, кг.
Экономайзер ЭБ-2-94 94,4 КЕ-2,5 / ДЕ-4 / ДКВр-2,5 2520×870×2000 4000
Экономайзер ЭБ-2-142 141,6 КЕ-4 / ДЕ-6,5 / ДКВр-4 2520×1180×2000 5300
Экономайзер ЭБ-2-200 201,6 КЕ-6,5 / ДЕ-10 / ДКВр-6,5 2520×1485×2000 7200
Экономайзер ЭБ-2-236 236,6 КЕ-6,5 / ДЕ-10 / ДКВр-10 2520×1785×2000 7900
Экономайзер ЭБ-1-300 302,4 КЕ-10 / ДЕ-16 / ДКВр-10 2520×1180×3675 10650
Экономайзер ЭБ-1-330 330,4 КЕ-10 / ДЕ-16 / ДКВр-10 2520×1330×3525 11100
Экономайзер ЭБ-1-646 646 КЕ-25 / ДКВр-20 3520×1620×3520 19750
Экономайзер ЭБ-1-808 808 ДЕ-25 / ДКВр-20 3520×1620×4135 24700
